ペレット製造ラインでの異物除去（アーム式）｜現場設計事例｜提案事例

ユーザーからの要望事項

・点検時にケーシングから格子マグネット引き抜く際、
ペレットが嚙み込んでしまい非常に清掃に苦労しているので改善したい。

・大型配管に設置している格子マグネットは、
ひとつひとつが重量物となり作業員の負担が大きいため、安全性、作業性の改善をしたい。

・ペレットが硬い材質のため、摩耗対策をしたい。

・既存マグネットの採寸と現場周辺スペースの確認を実施。
予算及び設置スペースが十分に確保出来ることを確認した。

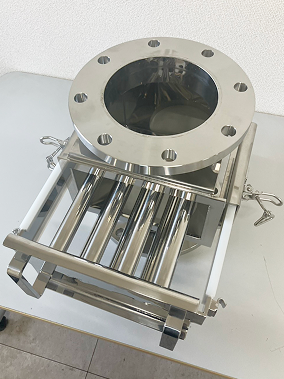

・作業性、安全性の改善のため、アーム式を採用し、
さらにマグネットをケーシングから取り外すことなく、清掃出来るように設計した。

・ペレットが硬い材質だったため、マグネット及び、ケーシング内面に硬化処理を採用した。

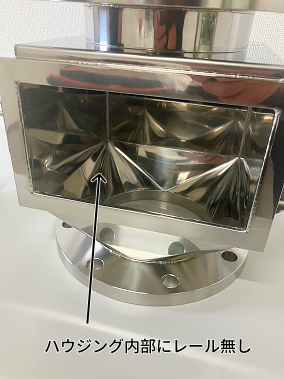

・アーム式により、インラインでのペレットの嚙み込みを改善した。

・その場で清掃出来る構造としたことで、作業員の作業性の改善、
安全性の確保によりマグネット点検の効率化した。

・硬化処理を実施した、耐用年数が延び、マグネット更新頻度が
少なくなったことで、ランニングコストを削減した。
